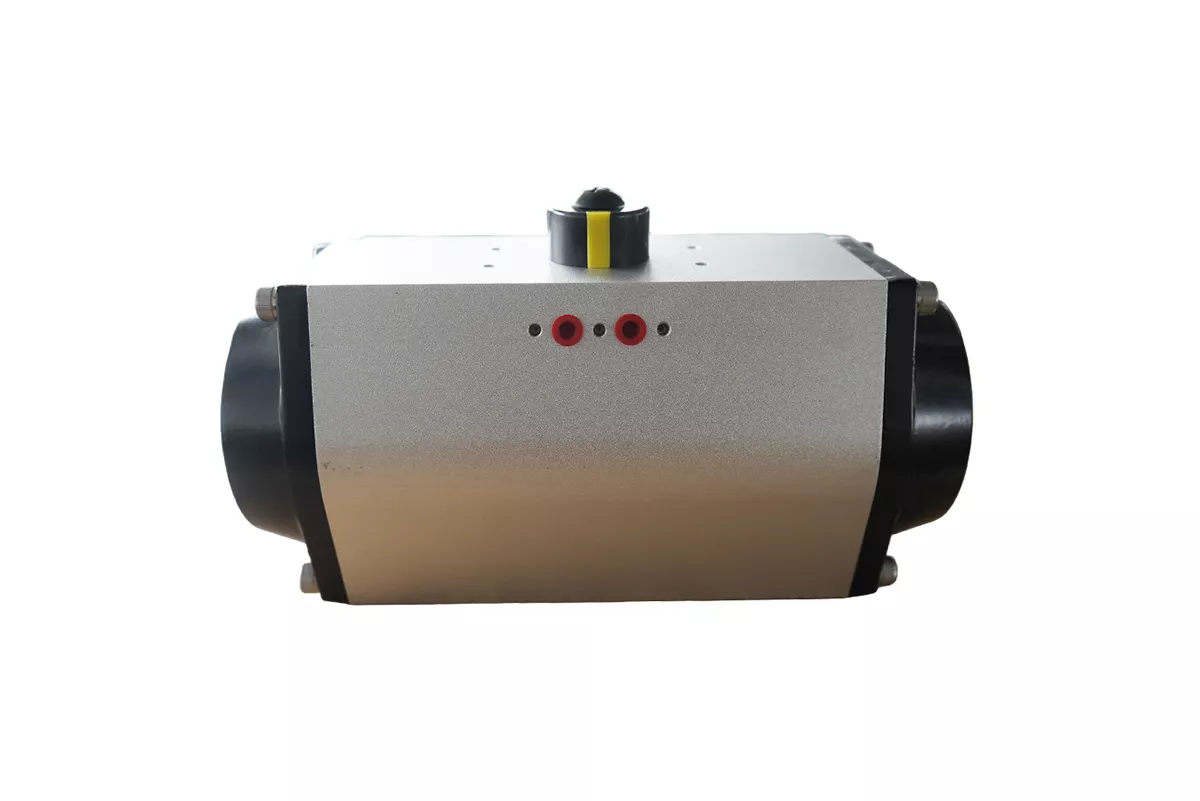

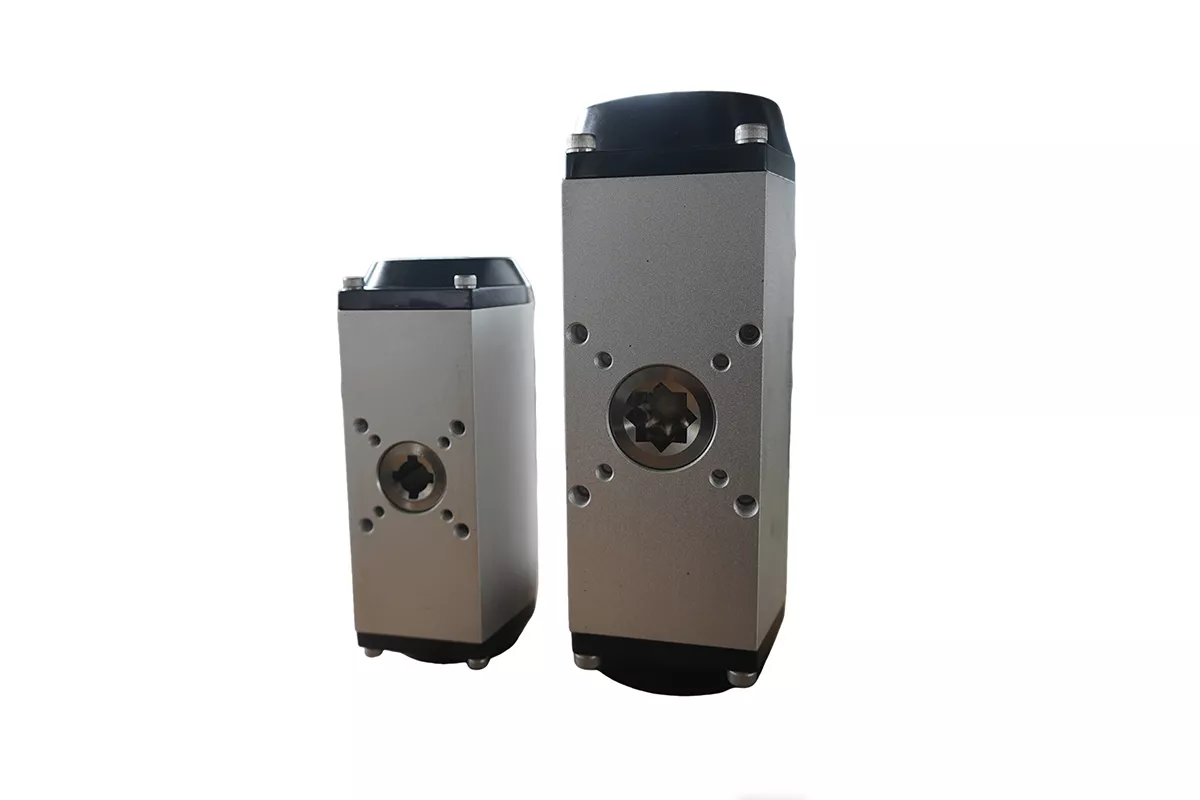

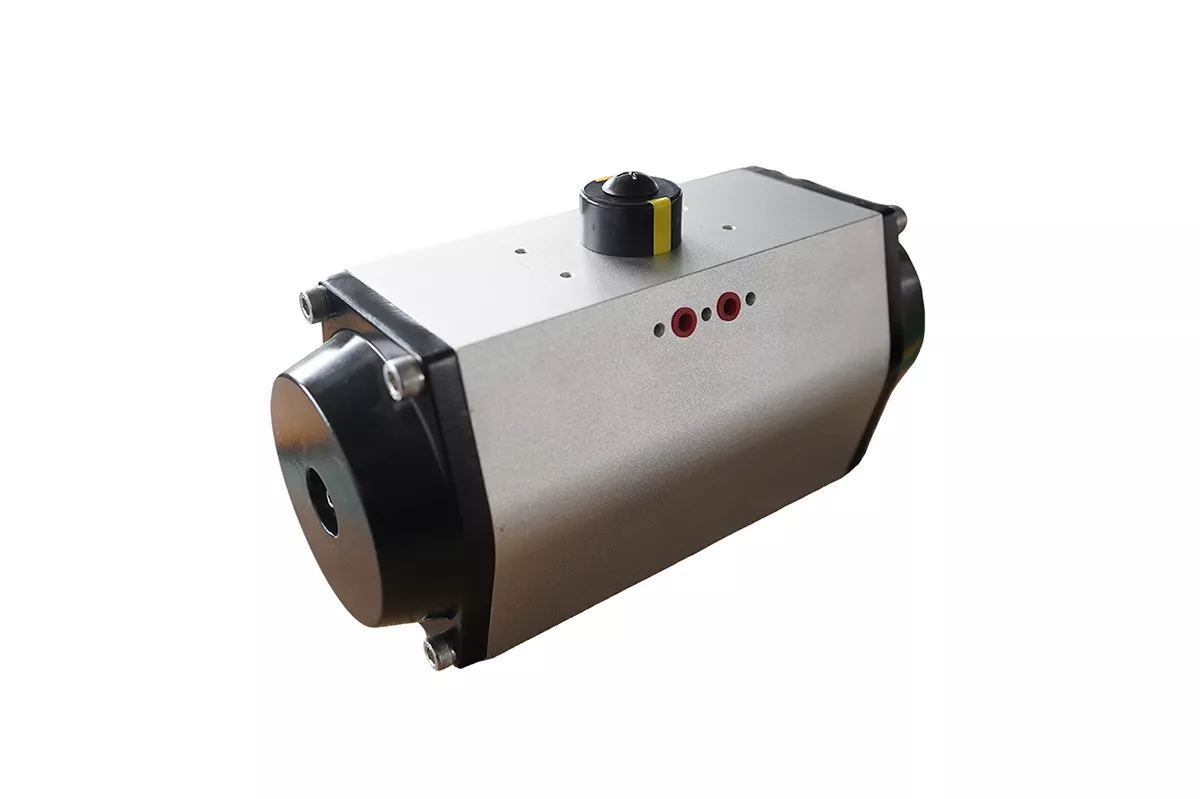

B系列气动执行器
我司B系列气动执行器采用高精度齿轮齿条结构，结构紧凑、输出扭矩稳定、启闭迅速。分为双作用与单作用弹簧复位两大系列，双作用执行器可实现故障保位安全功能；弹簧复位款可按需装配，实现故障关阀或故障开阀的安全保护，适配各类球阀、蝶阀自动化驱动。产品防腐耐用、密封性强、防护等级高，可广泛应用于化工、水务、燃气、电力等工业自控场景，支持全套附件模块化扩展，运行稳定安全。
B系列执行器采用双活塞齿轮齿条结构，整机结构紧凑。两组活塞齿条对向运行，可向齿轮输出均衡驱动力。弹簧复位型搭载模块化预紧弹簧组件；双作用型与弹簧复位型共用端盖，安装便捷、维护简单。
B系列齿轮齿条气动执行器用于球阀、蝶阀、旋塞阀等各类角行程阀门自动化启闭，可搭配电磁阀、限位开关、定位器、手动机构等全套自动化附件，实现远程控制、就地操作、信号反馈及紧急安全复位，广泛应用于水处理、油气、化工、制药等工业领域。
1. 阀体采用ASTM6005挤压铝合金材质，内外双重防腐处理；缸筒内壁经珩磨加工，使用寿命更长，摩擦系数更低。
2. 双活塞齿轮齿条结构，整机小巧紧凑，安装位置对称；使用寿命长、启闭速度快；现场仅需倒装活塞，即可实现换向运行。
3. 齿条与活塞多处配备轴承导向件，摩擦阻力小，循环耐久寿命高，同时可杜绝输出轴弹出失效。
4. 模块化预紧弹簧总成设计，弹簧表面做涂层处理，规格适配范围广、安全性更高、耐腐蚀、往复使用寿命更长。
5. 活塞齿条与输出齿轮齿形全精密机加工，齿轮齿条啮合间隙小、传动准确，传动效率至大化；全部紧固件采用不锈钢材质，长效抗腐蚀。
6. 产品完全符合国际标准：ISO5211、DIN3337、NAMUR标准，产品通用性强，可便捷配套电磁阀、限位开关及其他各类附件。
动作形式 | 双作用/单作用 |
结构 | 齿轮齿条结构 |
规格 | DA/SR32~DA/SR400 |
标准行程 | 0°～ 90° |
工作压力 | 2-8 Bar |
输出扭矩 | 双作用：3.1 ~ 13022Nm 弹簧复位：2.9 ~ 4199Nm |
工作气源压力 | 至高8bar |
供气压力 | 8bar |
工作温度 | 标准：-20℃ ~ 80℃ 低温：-40℃ ~ 80℃ 高温：-20℃ ~ 150℃ |
行程调节 | ±5° |
适配阀门 | 球阀、蝶阀、旋塞阀及所有其他角行程设备 |
阀门安装与驱动接口尺寸 | 符合ISO 5211 / DIN 3337标准 |
配套附件 | 限位开关、阀门定位器、手动操作机构、电磁阀等 |
电磁阀与开关安装标准 | NAMUR标准（VDI/VDE 3845） |
使用寿命 | 额定70万~100万次启闭循环 |
认证资质 | CE、ISO9001、ATEX 2014/34/EU、SIL3、ECM、ECM 22 ATEX - AR C015、SGS |
