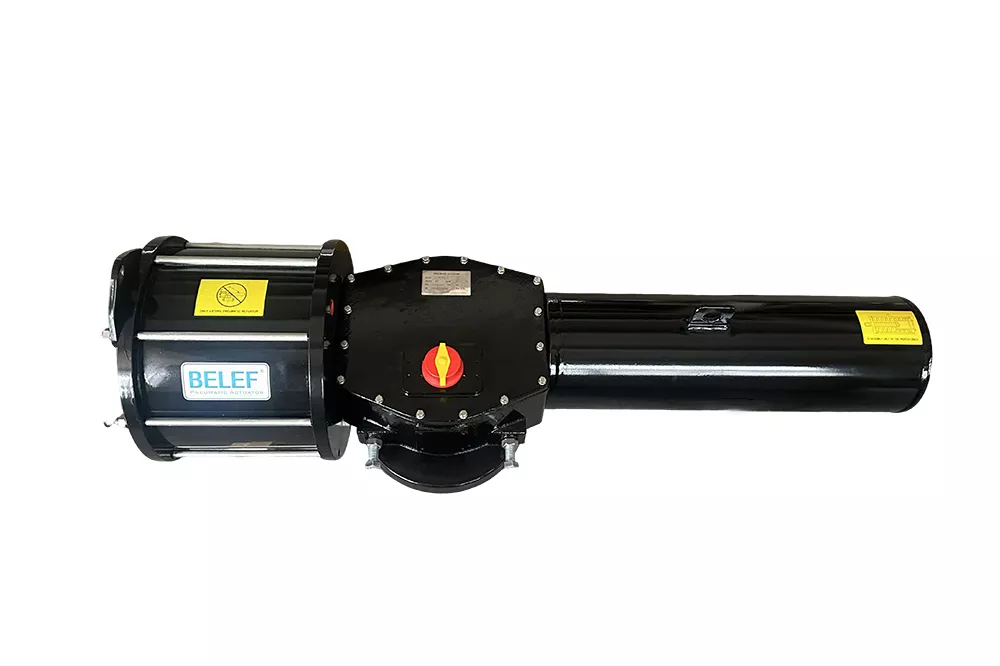

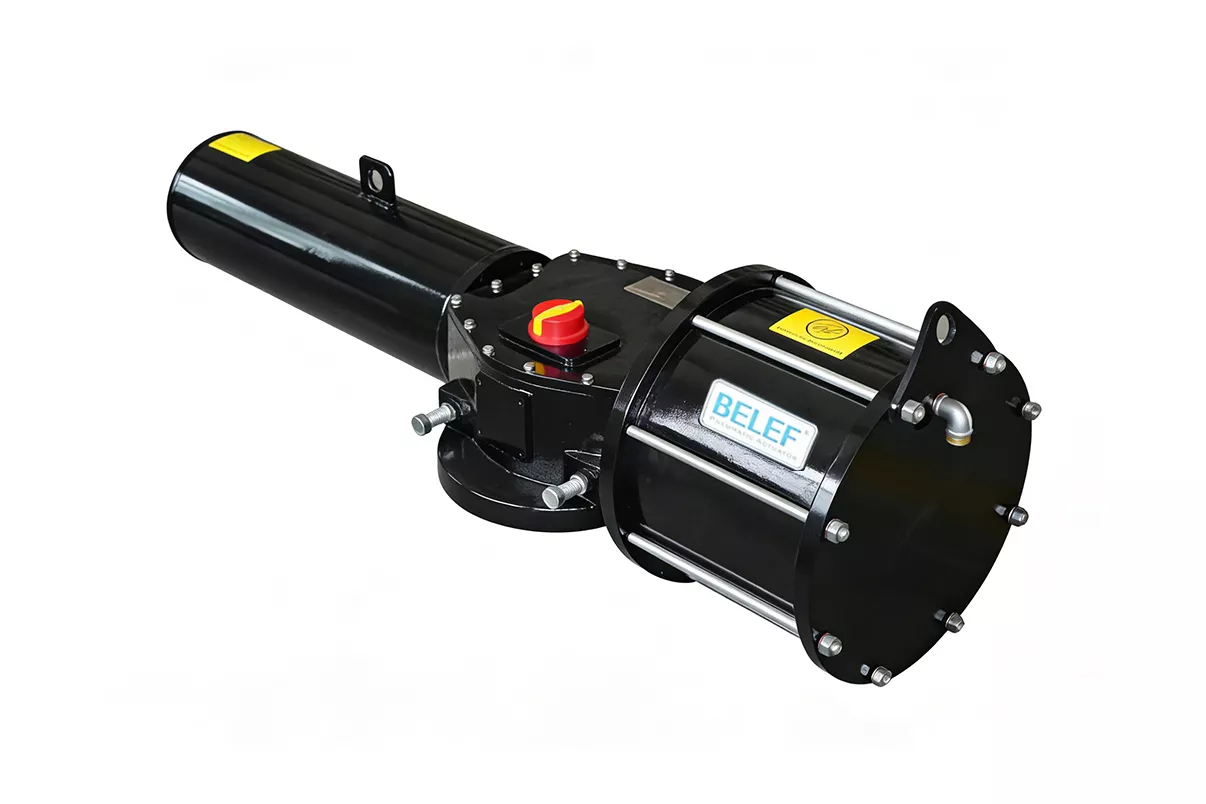

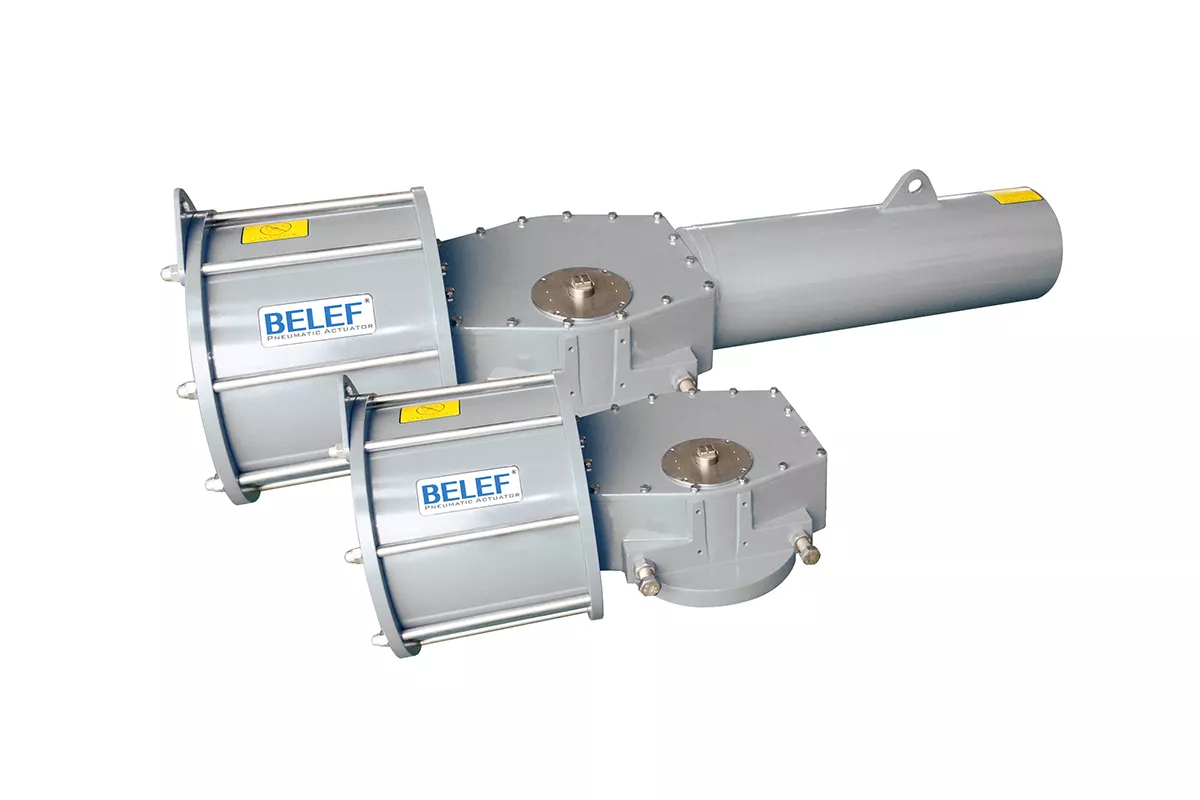

C系列拨叉式气动执行器
我司C系列拨叉式气动执行器结构紧凑、机身坚固，可输出超大扭矩。独特的拨叉传动机构运转顺滑、90°回转稳定可靠，适配球阀、蝶阀等各类角行程阀门。该系列执行器专为严苛工业工况打造，经久耐用、性能稳定，兼具高性价比与低维护优势，可为阀门提供准确、强劲的自动化驱动控制方案。
请输入文本
C系列拨叉式气动执行器是专为大扭矩、重负载、严苛工业工况设计的高性能角行程驱动装置。产品采用经典成熟的拨叉式传动结构，凭借扭矩大、结构坚固、运行稳定、性价比高的核心优势，专为重载工业场景研发，广泛应用于石油天然气、化工、电力、水处理、市政工程、冶金、船舶等行业，适配大口径蝶阀、大扭矩球阀等各类重型角行程阀门的自动化控制。
1. C系列重载拨叉式执行器广泛配套各类角行程阀门，如球阀、蝶阀、旋塞阀等，可满足开关切断与比例调节两种工况需求。
2. C01型采用对称拨叉结构：在0°关阀位、90°全开位输出扭矩至大，行程中点扭矩至小，完全贴合球阀的力矩需求曲线。
3. C02型采用倾斜拨叉结构，在0°关阀位置可输出更大扭矩，适配蝶阀的力矩特性。
4. 缸筒内壁采用硬铬电镀处理，有效延长整机使用寿命。
5. 滑动轨道经高频淬火+精密研磨加工，滑动滑块采用自润滑结构，耐久使用寿命更长。
6. C系列可选配多种手动操作机构：丝杆手动、齿轮手动、液动手动；同时可配套电磁阀、限位开关等各类附件。
7. 整体模块化设计，装配、检修、仓储备货均十分便捷。
8. C系列弹簧复位（单作用）执行器至大输出扭矩可达560000Nm；C双作用执行器至大输出扭矩540000Nm。
单作用至高工作压力10bar，双作用至高工作压力9bar。
9. 配备两组独立行程调节螺栓，阀门开、关两端行程均可±6°调节。
10. 温度区间：
低温：-60℃/-50℃/-40℃ ~ 80℃
标准：-20℃ ~ 80℃
高温：-20℃ ~ 150℃
11.防护等级高于IP65。
动作形式 | 双作用、单作用 |
壳体规格 | 01 ~ 08 |
缸体规格 | 200 ~ 1500 |
产品类型 | 拨叉式气动执行器 |
拨叉结构 | 对称式、倾斜式 |
输出扭矩 | 双作用：532 ~ 540000 Nm 单作用：301 ~ 560000 Nm |
供气压力 | 双作用：9bar 单作用：10bar |
工作温度 | 标准：-60/-50/-40℃ ~ 80℃ 低温：-20℃ ~ 80℃ 高温：-20℃ ~ 150℃ |
行程调节 | ±6° |
手动操作机构 | 丝杆手动、齿轮手动、液动手动 |
适配阀门 | 球阀、蝶阀、旋塞阀及所有角行程设备 |
阀门安装驱动尺寸标准 | ISO 5211 / DIN 3337 |
配套附件 | 电磁阀、限位开关及其他配件 电磁阀与限位开关安装标准 NAMUR标准（VDI/VDE 3845） |
使用寿命 | 额定70万~100万次启闭循环 |
资质认证 | CE、ISO9001、ATEX 2014/34/EU防爆认证、SIL3安全等级、ECM、ECM 22 ATEX - AR C015、SGS |
