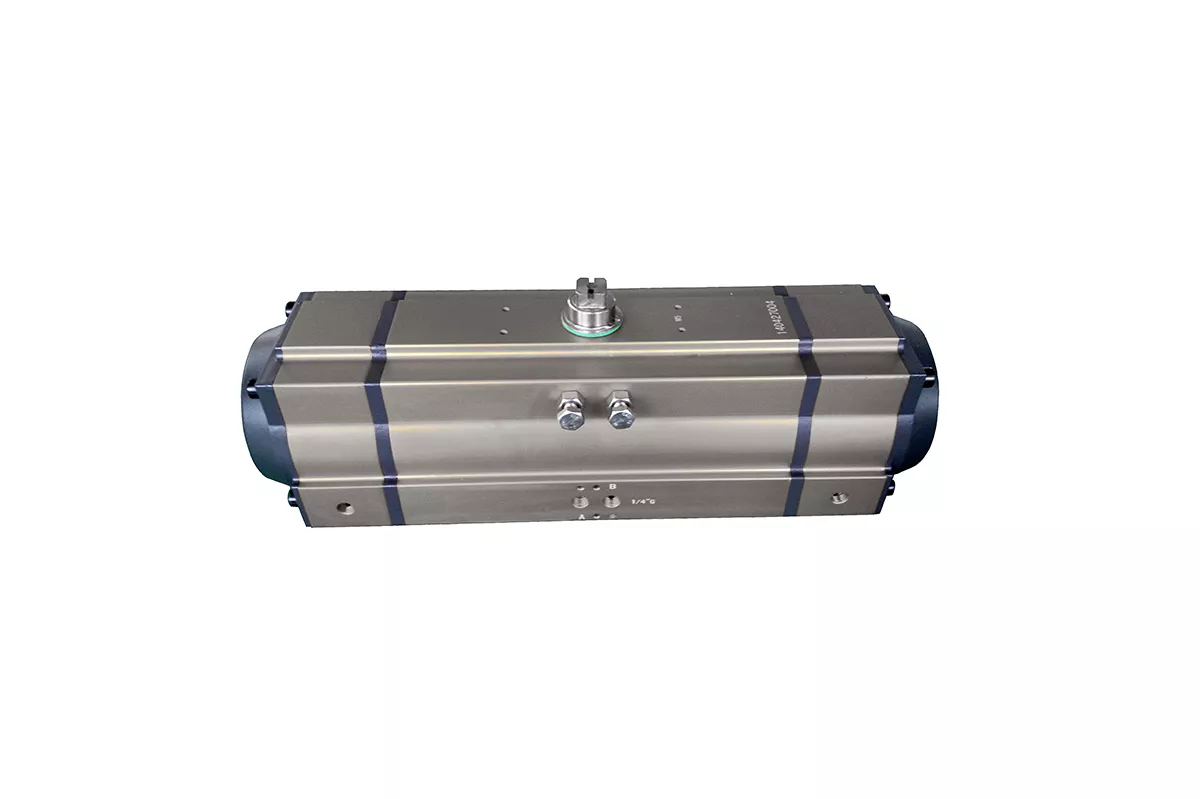

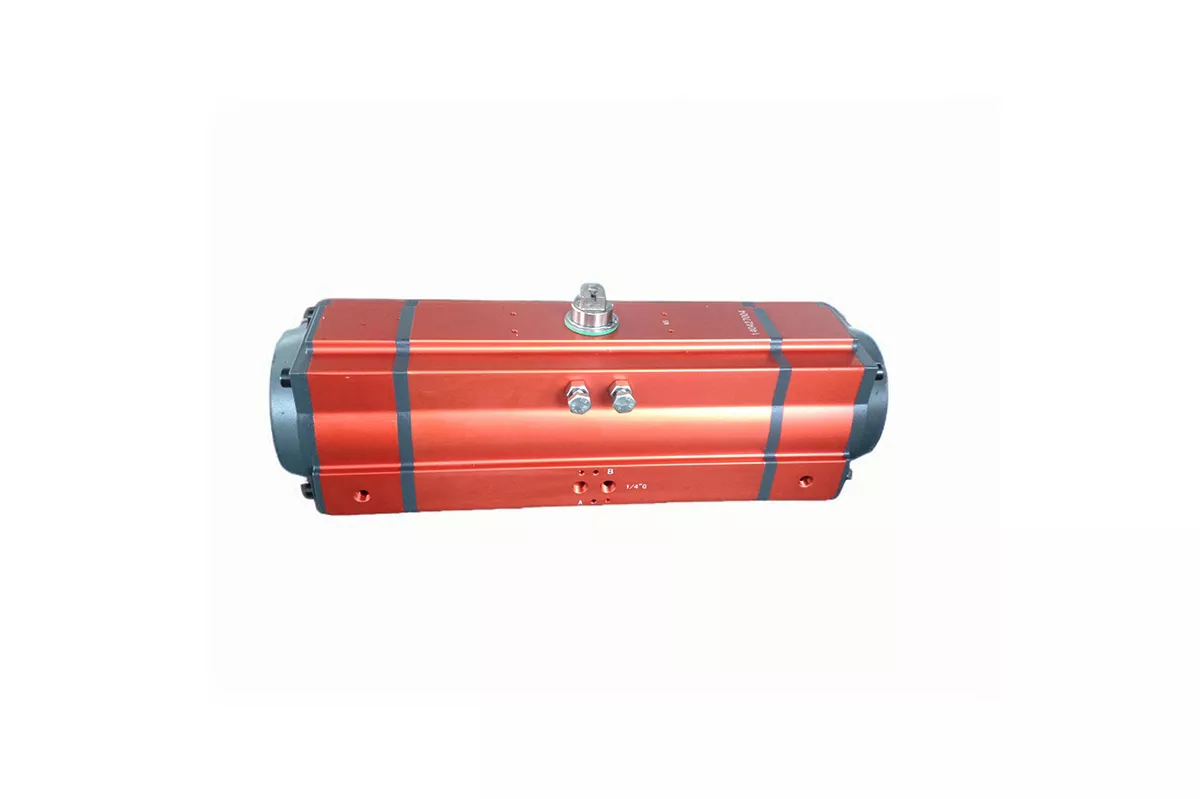

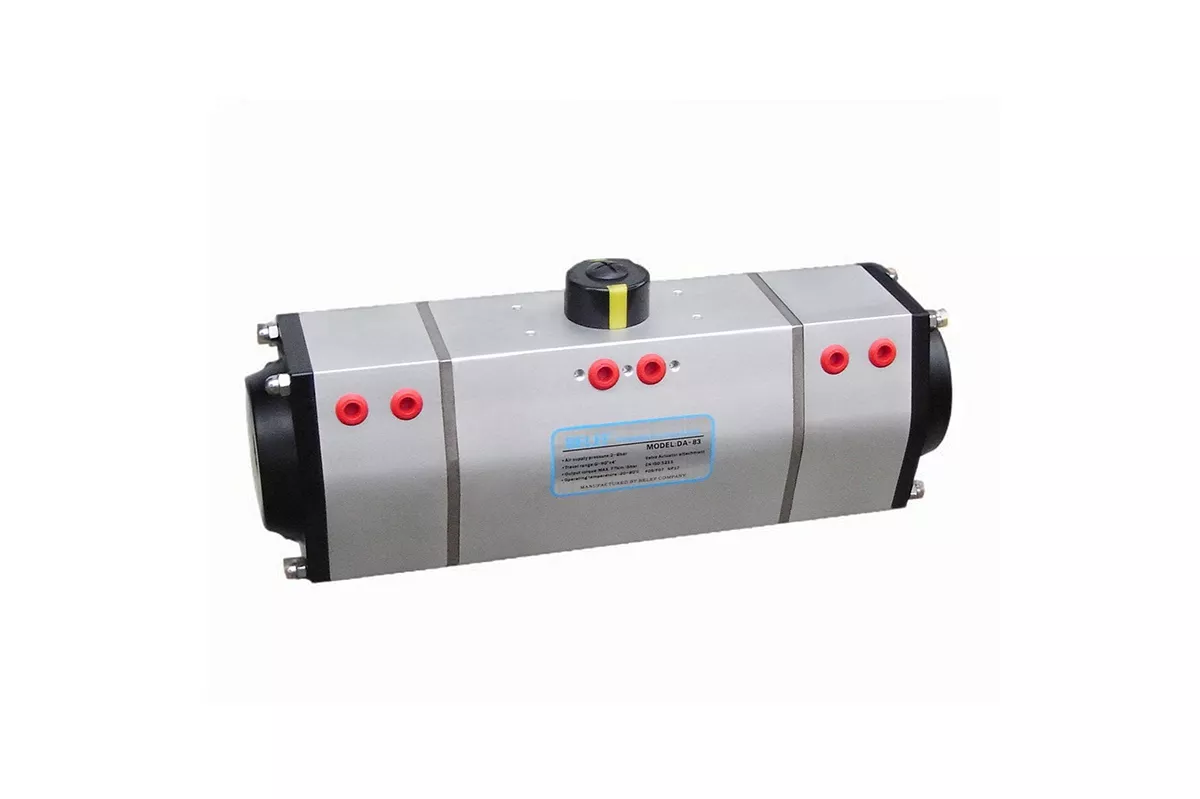

三位式气动执行器
三位式气动执行器属于齿轮齿条旋转式气动驱动装置，区别于常规两位式（全开/全关）执行器，可实现三个固定转角定位，主流规格为 0°-45°-90°，也可提供0°-90°-180°方案；中间位置支持机械可调，依靠内置辅助活塞机械限位实现准确驻停，无需电气定位器，配合电磁阀组即可完成分段动作，广泛搭配球阀、蝶阀、旋塞阀实现分段流量控制。
采用双活塞齿轮齿条基础结构，内置辅助限位活塞机构，通过多路气路切换实现三档位定位：
1. 0°（全关位）：特定气口进气，活塞收拢，输出轴旋转至关闭位置；
2. 中间位置（典型45°，角度可调）：双气路同时供气，辅助活塞形成机械阻挡，限制活塞行程，锁定在预设中间转角；
3. 90°（全开位）：解除辅助活塞限位，活塞完全展开，输出轴到达全开位置。
控制方式：配套两组电磁阀组成气动控制回路，通过PLC信号切换气路，依次切换三个位置。
分为双作用三位式（全程气源驱动，断气保持当前位置）、弹簧复位三位式（失气自动复位至安全位：全关/全开）。
1. 三段独立机械定位
中间位置依靠机械限位锁定，定位重复性高；两端调节螺栓可自由调整中间转角（20°~75°按需设定），满足不同流量分段需求。
2. 杜绝水锤冲击
阀门实现分步开启、分步关闭，流体平缓变化，避免管道介质冲击产生水锤，保护管路、储罐设备，适用于油品、化工介质定量装车工况。
3. 标准通用安装接口
符合 ISO5211、DIN3337、NAMUR 标准，可直接装配电磁阀、限位开关、阀位反馈器；输出轴正反装可切换旋转方向。
4. 耐用结构设计
挤压成型铝合金缸体，气缸内壁珩磨精加工；内部齿条、齿轮精密加工，低背隙；紧固件采用不锈钢，具备良好防腐能力；可选高低温密封套件适配严苛环境。
5. 方案简化、成本优势
仅实现三段固定点位控制时，相比电气阀门定位器方案投资更低，调试简单，维护便捷。
标准转角 | 0°-45°-90°（定制0°-90°-180°） |
气源压力 | 0.4～0.7 MPa |
工作温度 | 标准型 -20℃～+80℃；可选高低温套件 |
驱动形式 | 双作用三位式 / 弹簧复位三位式 |
| 适配阀门 | 球阀、蝶阀、旋塞阀等90°角行程阀门 |
