阀门定位器
电气阀门定位器是气动调节阀、角行程气动执行机构核心控制仪表，作为中控系统与气动执行器之间的信号转换单元。设备接收控制系统4～20mA标准模拟量电信号，输出对应压力气源驱动气动执行器，准确控制阀门开度，实现介质流量、压力、温度的连续调节，广泛配套气动蝶阀、气动球阀、偏心旋塞阀等调节型阀门，是流程工业自动化调节回路的关键仪表。
请输入文本

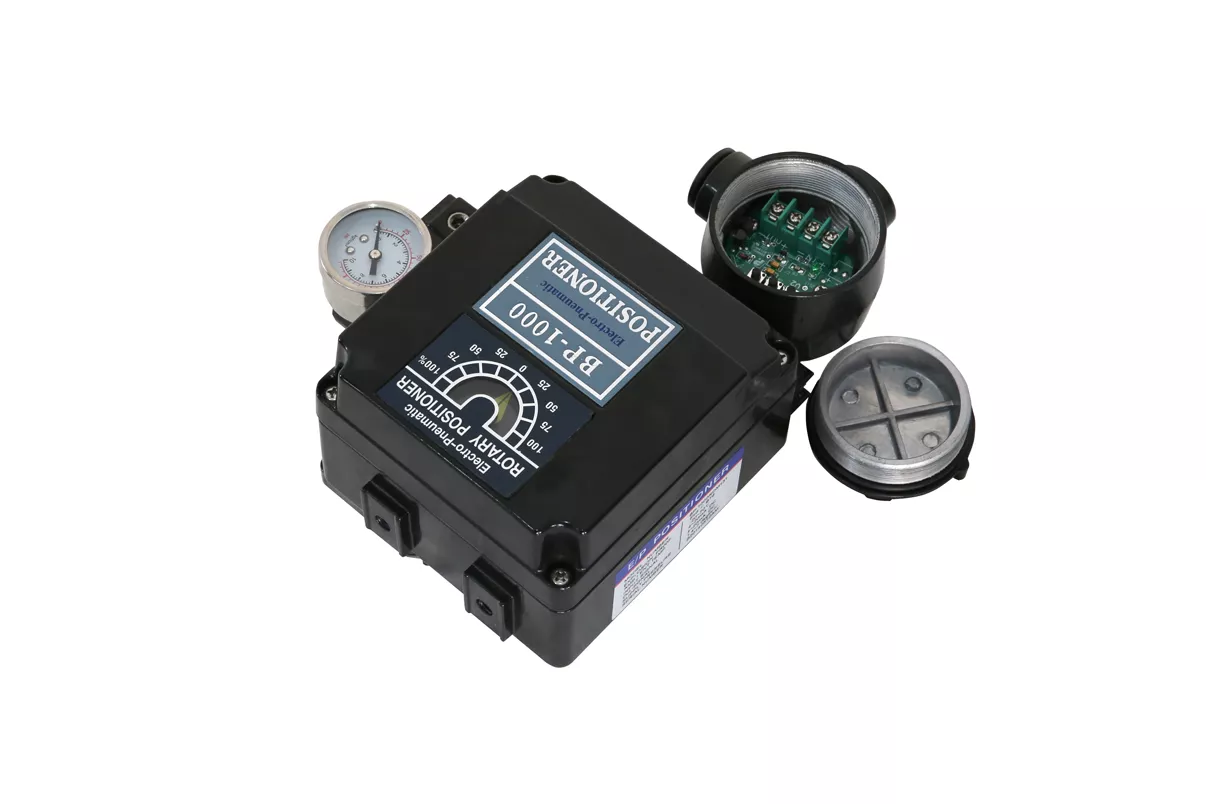

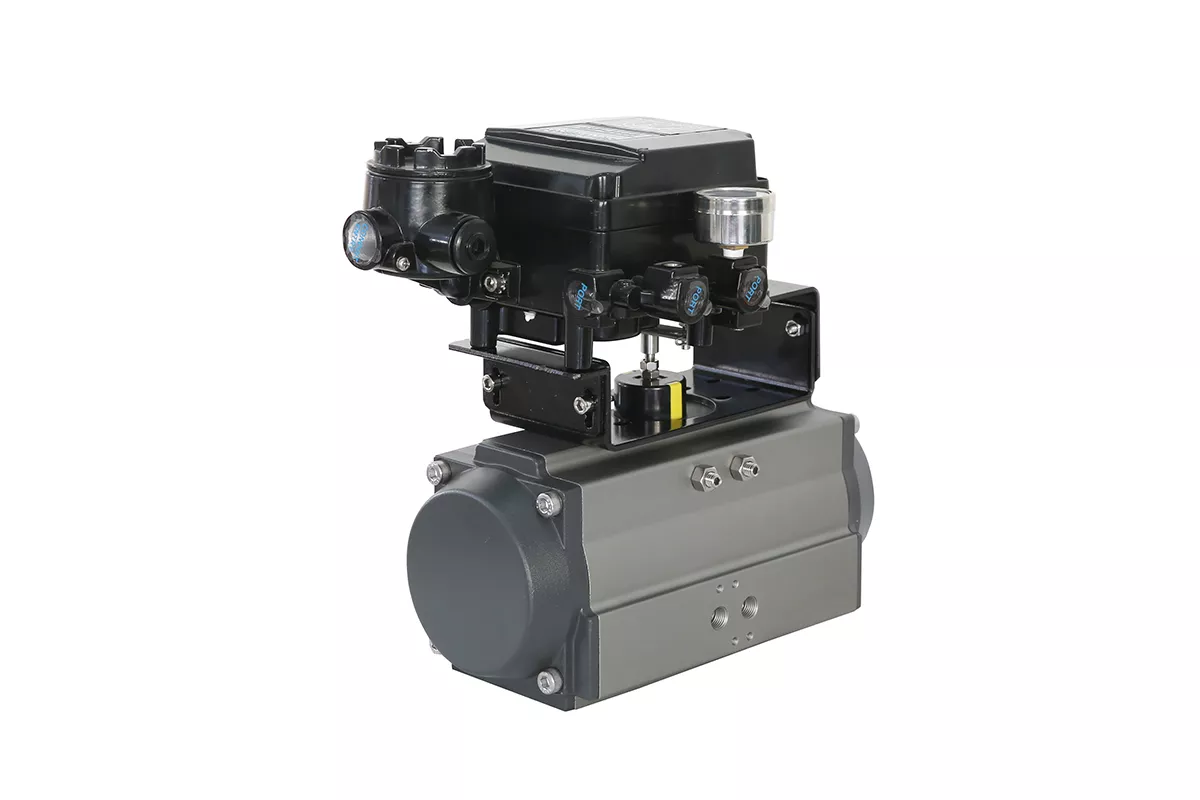

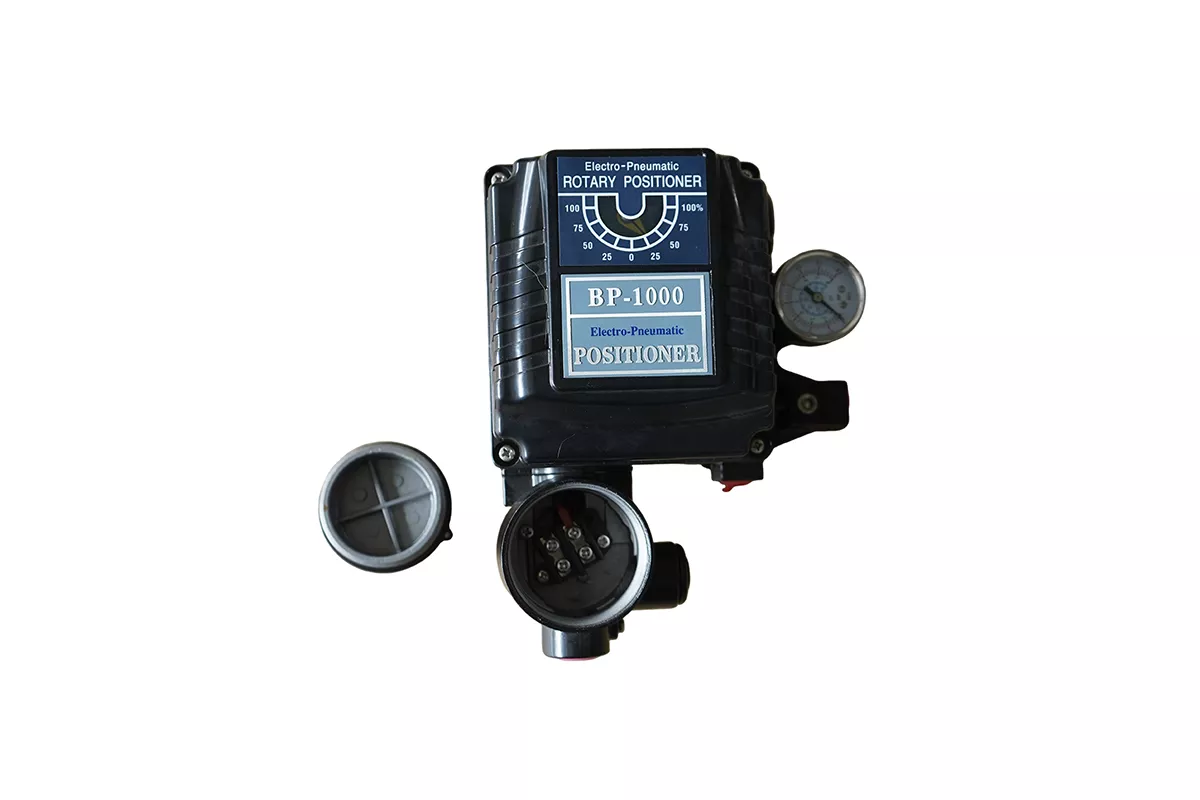

BP-1000系列定位器安装于气动执行器上，通过接收控制器输出的DC 4~20mA信号驱动执行器动作。同时，其具备检测并反馈执行器位移的功能，能够根据DC 4~20mA信号实现准确定位。BP-1000可适配弹簧复位及双作用两种执行器。
该定位器兼具耐久性与高精度，能够将控制信号转化为准确的阀门定位，从而提升过程效率与安全性。适用于从油气到水处理等广泛的应用领域，其坚固耐用的结构可适应恶劣工况环境。选用这一核心自动化组件，可实现优异的流量控制，提升系统整体性能。
1. 准确闭环调节，消除偏差
克服介质压差、填料摩擦力、阀杆阻力带来的动作滞后，大幅提升阀门调节精度，稳定工艺参数。
2. 信号标准，通用性强
标准输入信号4～20mA DC，全球工控通用。
3. 输出气源功率放大
小电流信号驱动大功率气源输出，可带动大扭矩气动执行器，提升阀门动作响应速度。
4. 分程控制、反向作用可选
支持正向/反向作用切换；可实现分程调节（4-12mA开、12-20mA关等工艺需求），满足复杂工艺回路。
5. 安装标准化
遵循VDI/VDE 3845标准，适配RA/RB齿轮齿条、RC拨叉式各类气动执行器，配套标准安装支架，调试便捷。
6. 恶劣工况适应性强
外壳防腐涂层，防护等级高；防爆型号满足石化、精细化工危险区域使用；抗震动、温漂小，长期运行稳定。
7. 智能款附加价值
一键自动整定、阀位监测、行程报警、故障诊断，减少现场人工调试时间，预测阀门卡涩、老化故障。

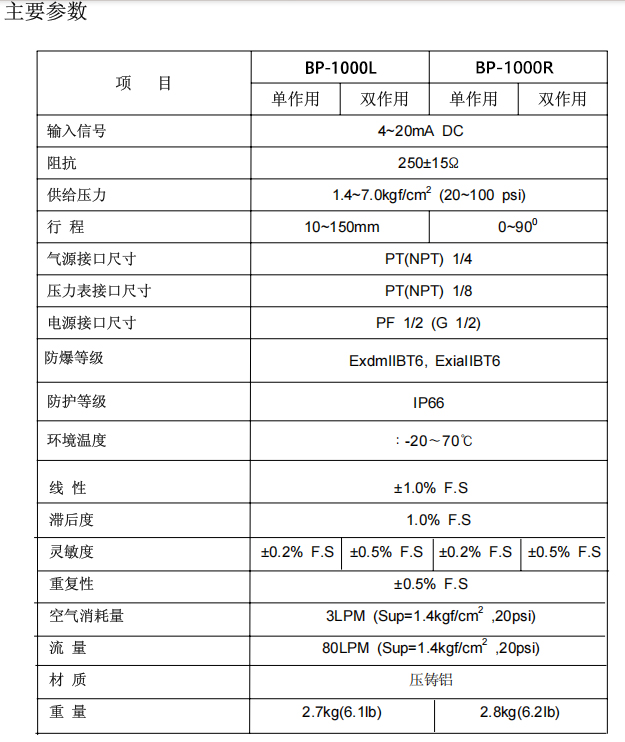

项目 | BP-1000L | BP-1000R | ||
单作用 | 双作用 | 单作用 | 双作用 | |
输入信号 | 4~20mA DC | |||
阻抗 | 250±15Ώ | |||
供气压力 | 1.4~7.0kgf/cm²(20~100psi) | |||
行程 | 10~150mm | 0~90° | ||
气源接口尺寸 | PT(NPT) 1/4 | |||
压力表接口尺寸 | PT(NPT) 1/8 | |||
电源接口尺寸 | PF 1/2 (G 1/2) | |||
防爆等级 | ExdmIIBT6， ExiaIIBT6 | |||
防护等级 | IP66 | |||
环境温度 | -20~70℃ | |||
线性度 | ±1.0% F.S | |||
滞后度 | 1.0% F.S | |||
灵敏度 | ±0.2% F.S | ±0.5% F.S | ±0.2% F.S | ±0.5% F.S |
重复性 | ±0.5% F.S | |||
耗气量 | 3LPM (Sup=1.4kgf/cm², 20psi) | |||
流量 | 80LPM (Sup=1.4kgf/cm², 20psi) | |||
材质 | 压铸铝合金 | |||
重量 | 2.7kg (6.1lb) | 2.8kg (6.2lb) | ||
