离合式手轮

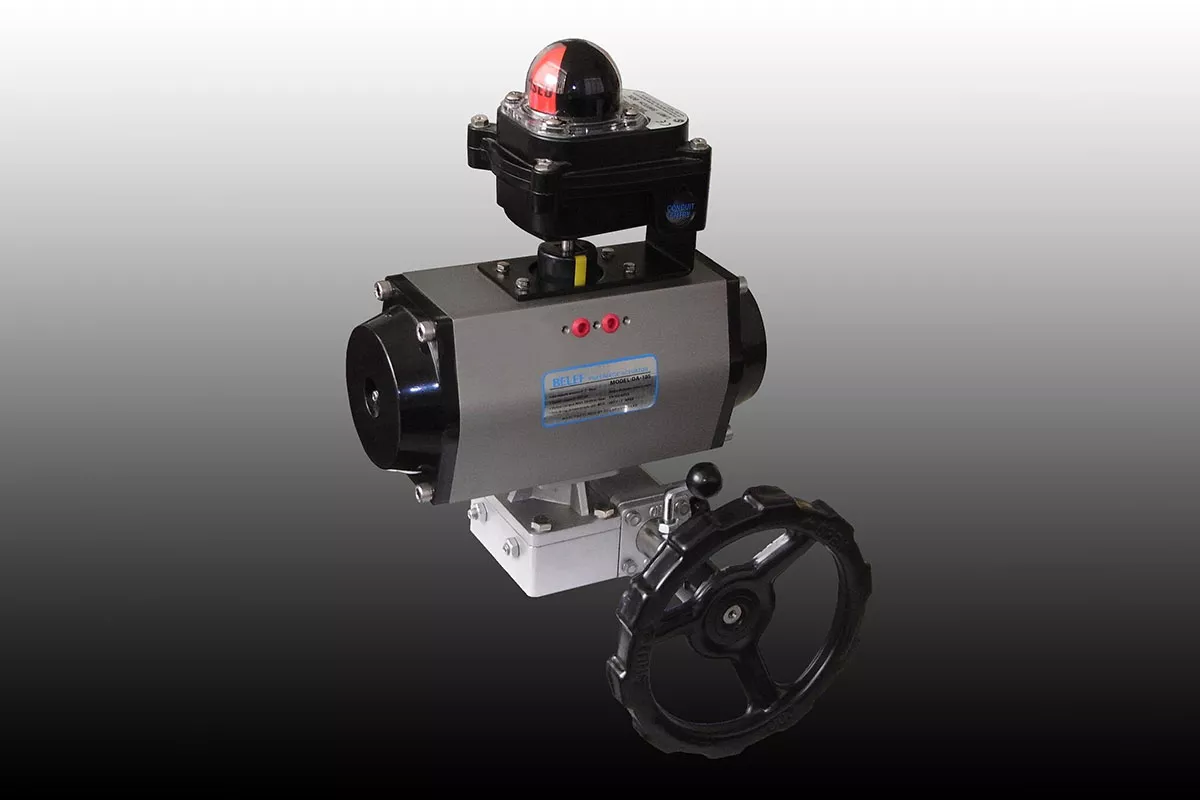

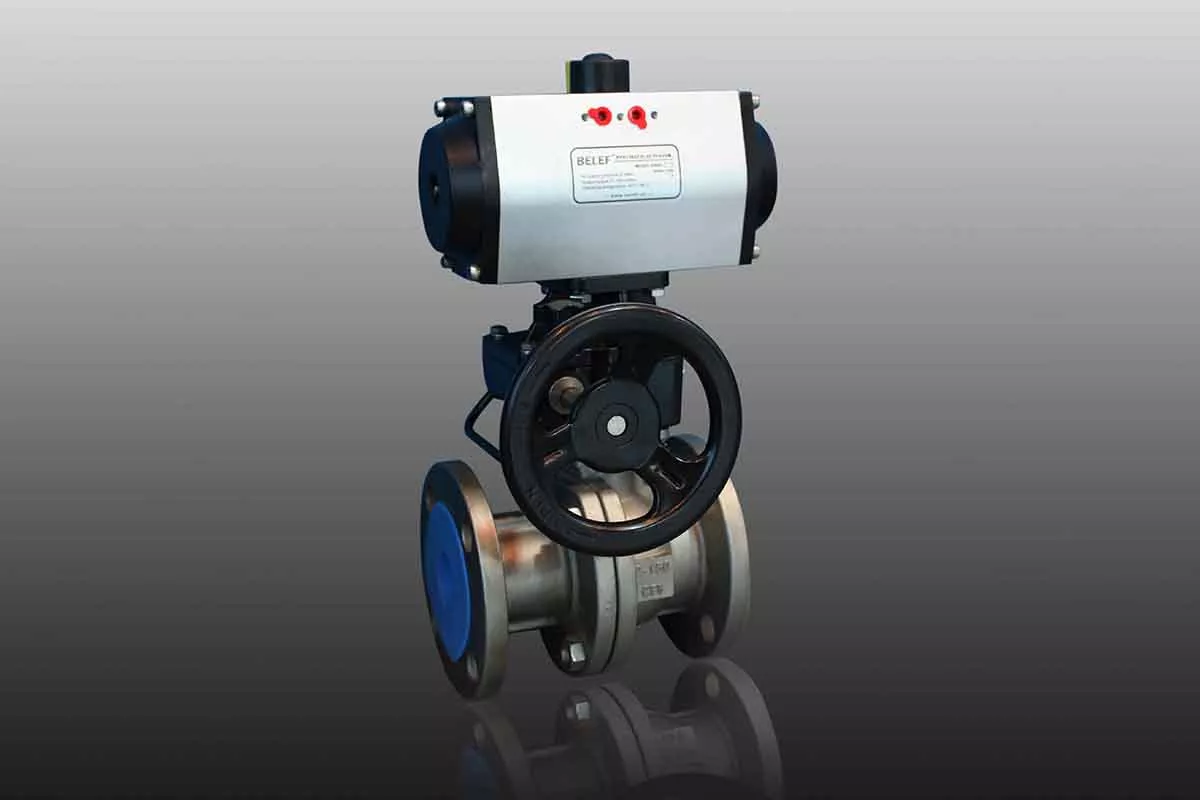

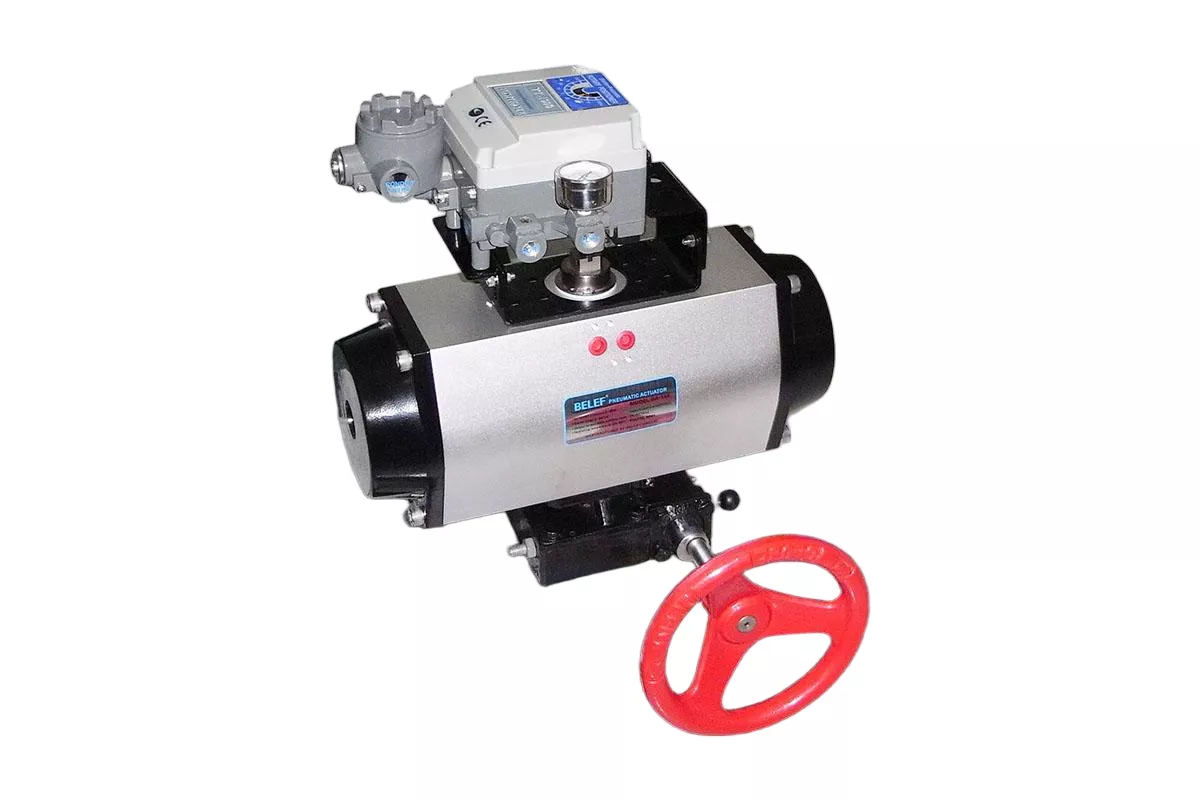

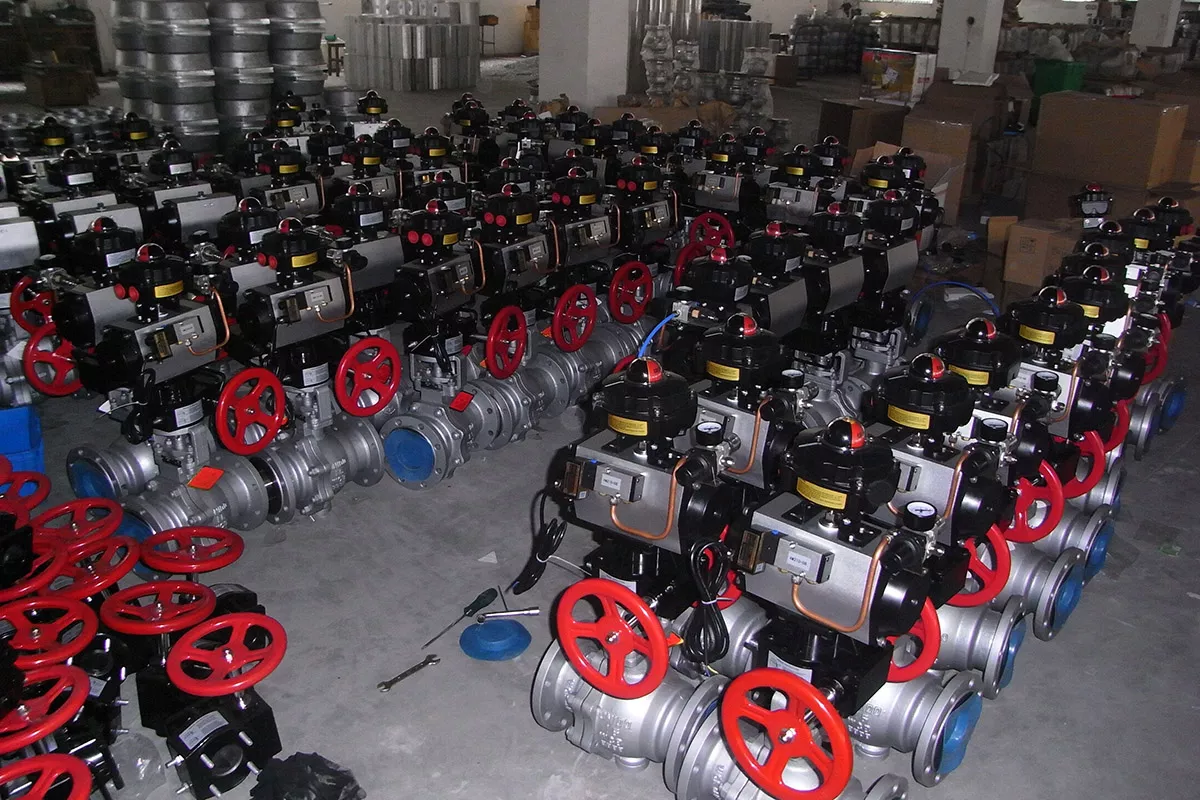

离合式手轮机构（离合手轮）是配套90°角行程气动执行器重要安全附件，安装于执行器与阀门之间，依靠蜗轮蜗杆减速与机械式离合结构，实现气动自动模式、手动应急模式安全切换。当现场失气、故障检修、调试阶段，可人工手动启闭球阀、蝶阀、旋塞阀，保障管路系统可控，广泛搭配齿轮齿条、拨叉式气动执行器成套供货。离合式手轮机构是气动阀门自动化系统所需应急安全装置，解决气源故障、停机检修、现场调试工况下阀门操控难题。独特离合分离结构，实现气动、手动互不干涉，兼顾操作安全性与设备耐久性。标准化接口，可与全系列角行程气动执行器快速集成成套，结构紧凑、操作省力、维护简便，是流体自控工程中广泛选用的安全配套附件。
请输入文本
球墨铸铁箱体、蜗轮蜗杆副、牙嵌式离合器总成、切换拨杆、限位锁定装置、操作手轮、上下连接法兰、输出方轴、长效润滑油脂。
连接法兰严格遵循 ISO5211 国际标准，可直接对接各类角行程气动执行器。
其工作原理：内部采用牙嵌式离合结构+蜗轮蜗杆减速传动，依靠切换手柄实现离合啮合/分离
1. 气动自动模式（正常工况）
离合器处于分离状态，手动蜗轮蜗杆与输出轴脱开。压缩空气驱动气动执行器自由动作，手轮空载静止；互锁结构避免气动运行时带动手轮旋转，杜绝安全隐患。
2. 手动应急模式（失气/检修）
提起限位销，拨动切换手柄，离合器啮合，手轮通过蜗轮蜗杆带动阀轴旋转。蜗轮蜗杆具备自锁功能，松开手轮阀门位置保持不动；恢复气动前，须切换回分离档位。
1. 安全机械互锁，双重防护
离合分离状态下，气动动作不会带动手轮；有效防止人员磕碰受伤，同时保护蜗轮蜗杆免受气动冲击，延长使用寿命。
2. 省力蜗轮蜗杆减速，自带自锁
大减速比设计，大幅降低人工操作力矩；转动到位后手轮自动锁止，不会受介质压差自行窜动，维持阀门开度。
3. 切换操作简单直观
外置切换手柄+定位限位，档位清晰，带有明显档位反馈，现场人员快速区分手动/自动状态；部分型号自带阀位指示标识。
4. 标准化通用安装
ISO5211标准法兰，兼容RA/RB齿轮齿条、RC拨叉式全系列气动执行器；输出方轴支持90°换向安装，适配现场不同管路布局。
5. 密封可靠，适应工业环境
箱体精密密封，出厂填充长效工业润滑脂；防护等级IP65，防尘防水，适用于室内厂房、户外露天管路。壳体防腐喷涂，耐潮湿、弱腐蚀环境。
6. 替代旁路管道，节约项目成本
在中小型管路中，配备离合手轮可省去昂贵旁路阀门，失气情况下直接手动操作，优化管路设计、降低工程投入。
型号 | 执行器配置 | ISO5211 标准法兰 | 手轮直径 (mm) | 传动比 | 扭矩 (N·m) | ||||
执行器连接尺寸 | 阀门连接尺寸 | ||||||||
双作用 | 弹簧复位 | 中心距 | 轴孔 | 阀门连接尺寸 | 轴孔 | ||||
BG-138 | DA50-85 | SR50-75 | F05/F07 | 14x14 | F05/F07 | 14x14 | 180 | 38:1 | 180 |
BG-237 | DA92-105 | SR83-92 | F07/F10 | 17x17 | F07/F10 | 17x17 | 200 | 37:1 | 320 |
BG-335 | DA125-140 | SR105-125 | F10/F12 | 22x22 | F07/F10/F12 | 22x22 | 280 | 35:1 | 680 |
BG-450 | DA160-190 | SR140-160 | F10/F12/F14 | 27x27 | F10/F12 或 F14 | 27x27 | 300 | 50:1 | 1200 |
BG-554 | DA210-240 | SR190-210 | F14/F16 | 36x36 | F10/F14 或 F12/F16 | 36x36 | 400 | 54:1 | 2100 |
BG-658 | DA270-300 | SR240-270 | F16 | 46x46 | F16 | 46x46 | 500 | 58:1 | 3000 |
BG-766 | DA350 | SR300 | F16 | 46x46 | F16 | 46x46 | 600 | 66:1 | 3800 |
BG-8320 | DA400 | SR350-400 | F25 | 55x55 | F25 | 55x55 | 500 | 320:1 | 6600 |
