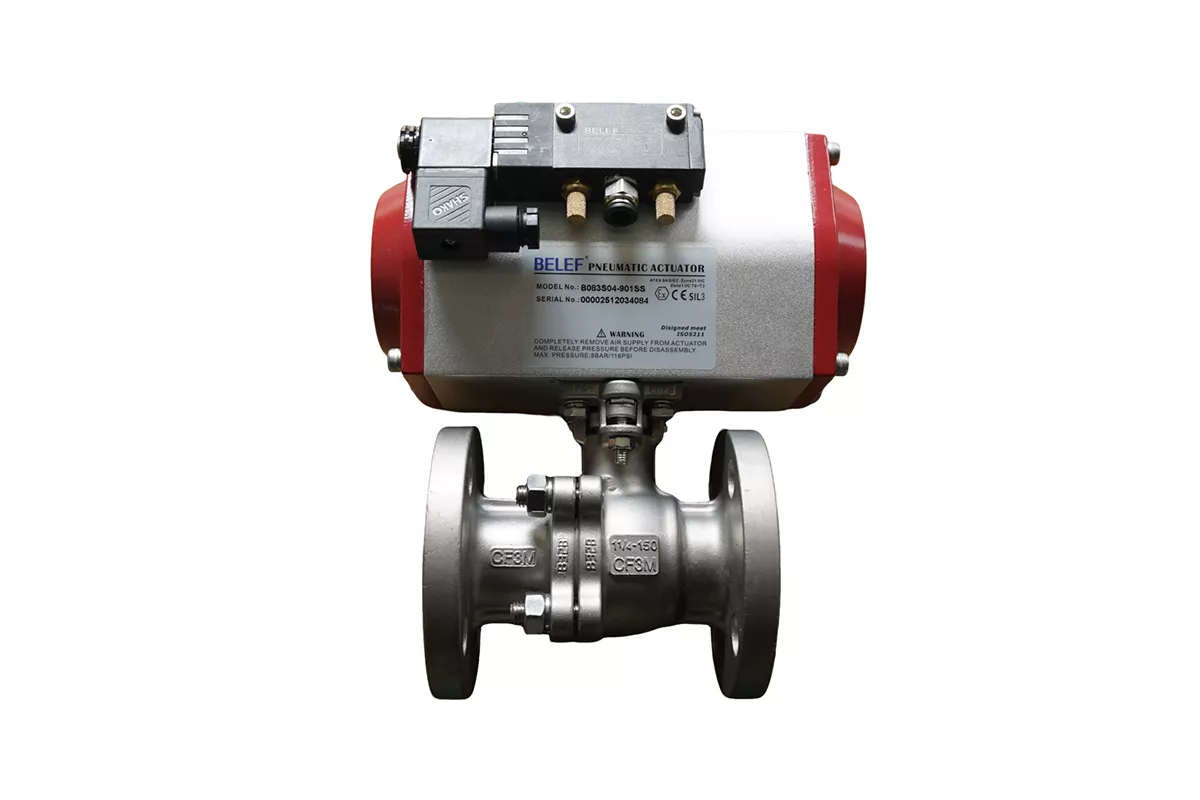

气动球阀

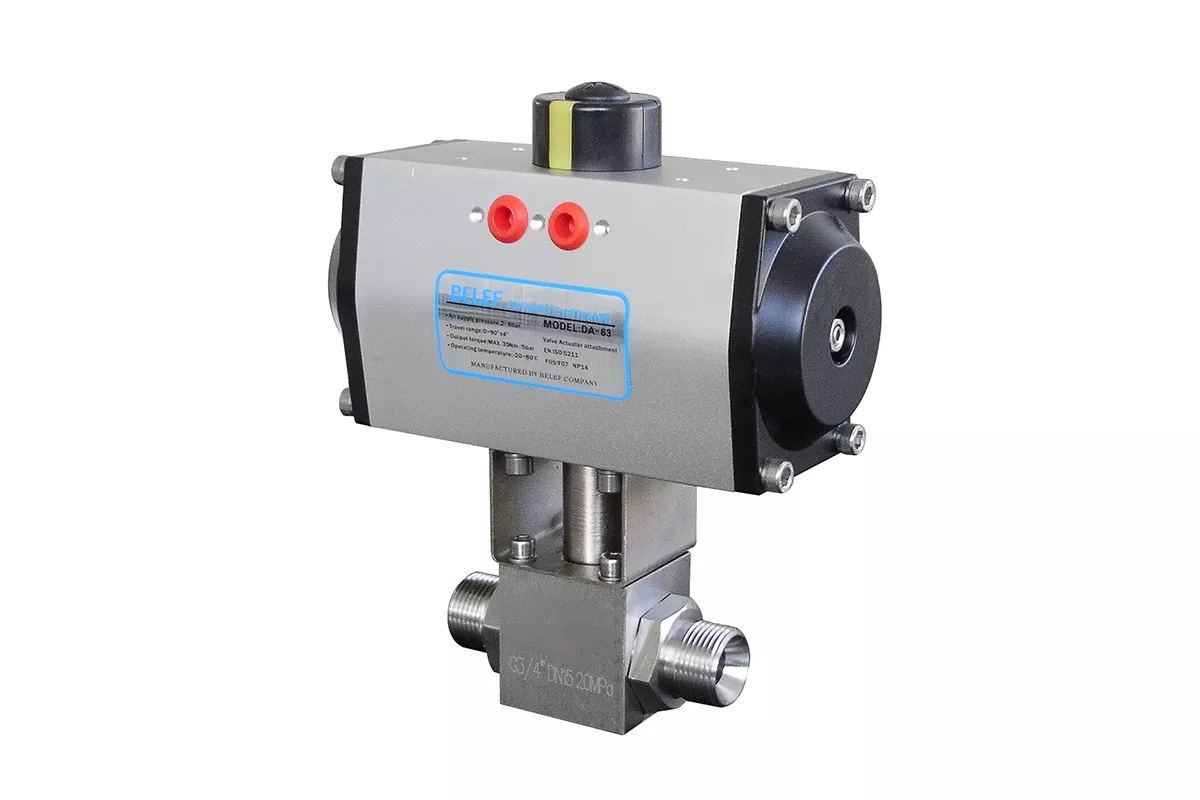

气动球阀由气动执行器与球阀组件构成。执行器采用双活塞齿条-齿轮结构，实现紧凑设计与快速响应；弹簧复位型配置采用模块化预装弹簧盒设计；双作用型与弹簧复位型均配备通用端盖，便于安装维护。弹簧复位型适用于故障安全应用场景（“故障开启”或“故障关闭”模式）；双作用执行器可实现“故障复位至终点位置”的安全功能，并能轻松与球阀集成。
请输入文本
请输入文本
球阀采用浮动球或固定球两种结构：浮动球设计简化制造工艺并确保阀座密封性，而直通式流道设计保持管道内径恒定，至大限度降低流体压力损失，使其特别适合控制液体、气体、浆液及其他流体的流量；固定球型则内置阀座更换机构，显著延长使用寿命，尤其适用于高频操作或紧急关断场景。
执行标准：产品符合GB（国标）、JB（机械标准）、HG（化工标准）、API/ANSI（美标）、DIN（德标）、JIS/JPI（日标）及BS（英标）等标准要求。
连接形式：内螺纹、外螺纹、法兰连接、焊接连接及对焊连接。
公称压力/压力等级：ANSI Class 150/300、GB PN10~PN40、JIS 10K/20K、PN10~PN40。
阀体采用硅溶胶熔模铸造工艺，表面光洁美观。
具备防火、防静电功能，符合API 607及API 6FA防火标准。
标配日本大金（Daikin）M111密封圈，出厂前经扭矩均衡调校。
安装接口符合ISO 5211国际标准，可与国内外各品牌气动执行器直接配装。
产品系列涵盖国标、美标、德标、日标等全系列标准，可满足各类管道工况应用需求。
零件名称 | 材质 | ||
阀体 | CF8M | CF8M | WCB |
阀盖 | CF8M | CF8M | WCB |
球体 | CF8M | CF8M | CF8 |
阀杆 | SUS316 | SUS304 | SUS304 |
阀座 | PTFE | ||
垫片 | PTFE | ||
止推垫圈 | PTFE | ||
填料 | PTFE | ||
填料压盖 | SUS304 | ||
碟形弹簧垫片 | SUS304 | ||
O型圈 | 氟橡胶 | ||
阀杆螺母 | SUS304 | ||
螺柱螺栓 | SUS304 | ||
执行器 | 铝合金 | ||
驱动方式 | 双作用、弹簧复位、90°转角 |
规格型号 | 双作用/弹簧复位 32 ~ 双作用/弹簧复位 400 |
动力源 | 气动 |
产品类型 | 气动齿轮齿条执行器 |
控制方式 | 开关型、调节型 |
输出扭矩值 | 双作用：3.1 ~ 13022 Nm 弹簧复位：2.9 ~ 4199 Nm |
供气压力 | 8 Bar (120 psi) |
工作温度 | 标准温度范围：-20℃ ~ 80℃ (-4℉ ~ 176℉) 低温范围：-40℃ ~ 80℃ (-40℉ ~ 176℉) 高温范围：-20℃ ~ 150℃ (-4℉ ~ 302℉) |
行程调节 | 开关双向均可调节（±5°） |
适用阀门类型 | 球阀、蝶阀、旋塞阀及其他90°转角工况阀门 |
阀门安装及驱动接口尺寸 | ISO 5211 / DIN 3337 |
附件 | 限位开关盒、定位器、手动操作机构、电磁阀等 |
电磁阀及限位开关盒安装标准 | NAMUR标准（VDI/VDE 3845） |
使用寿命 | 额定动作次数 700,000 ~ 1,000,000 次 |
认证 | CE、ISO9001、ATEX 2014/34/EU、SIL3 ECM、ECM 22 ATEX - AR CO15、SGS |
