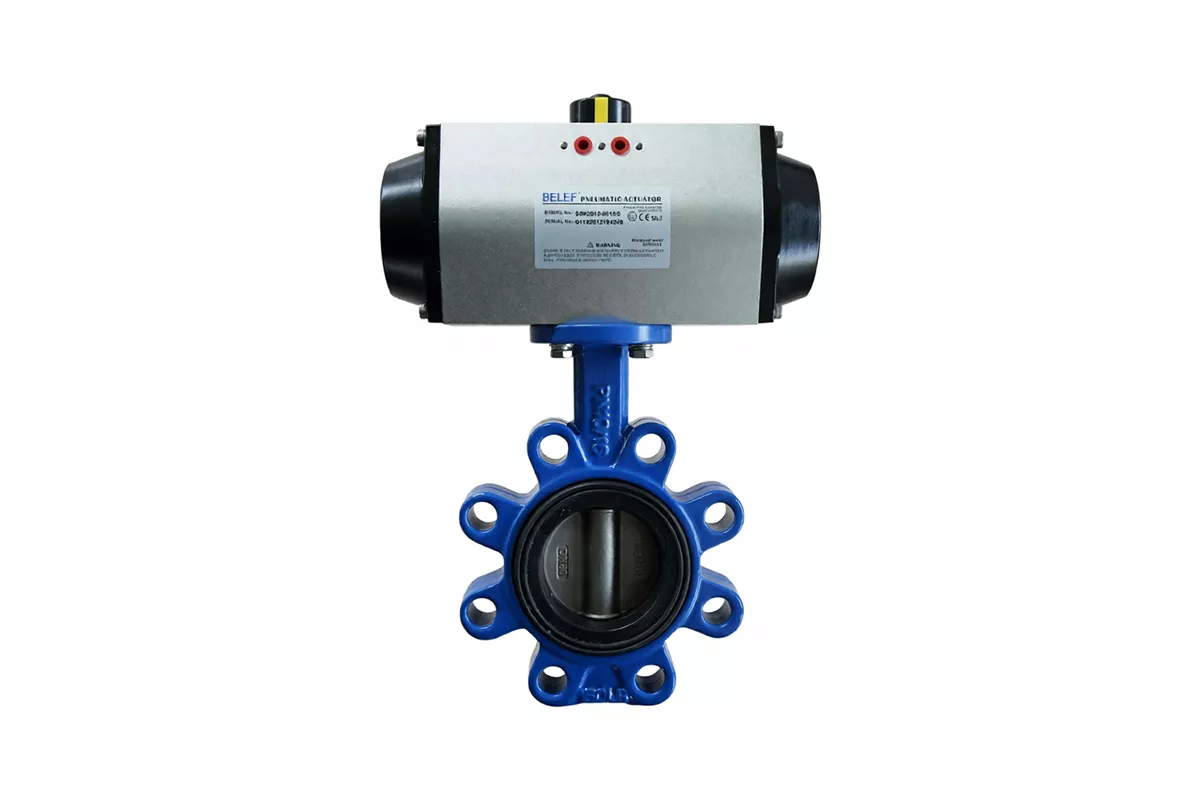

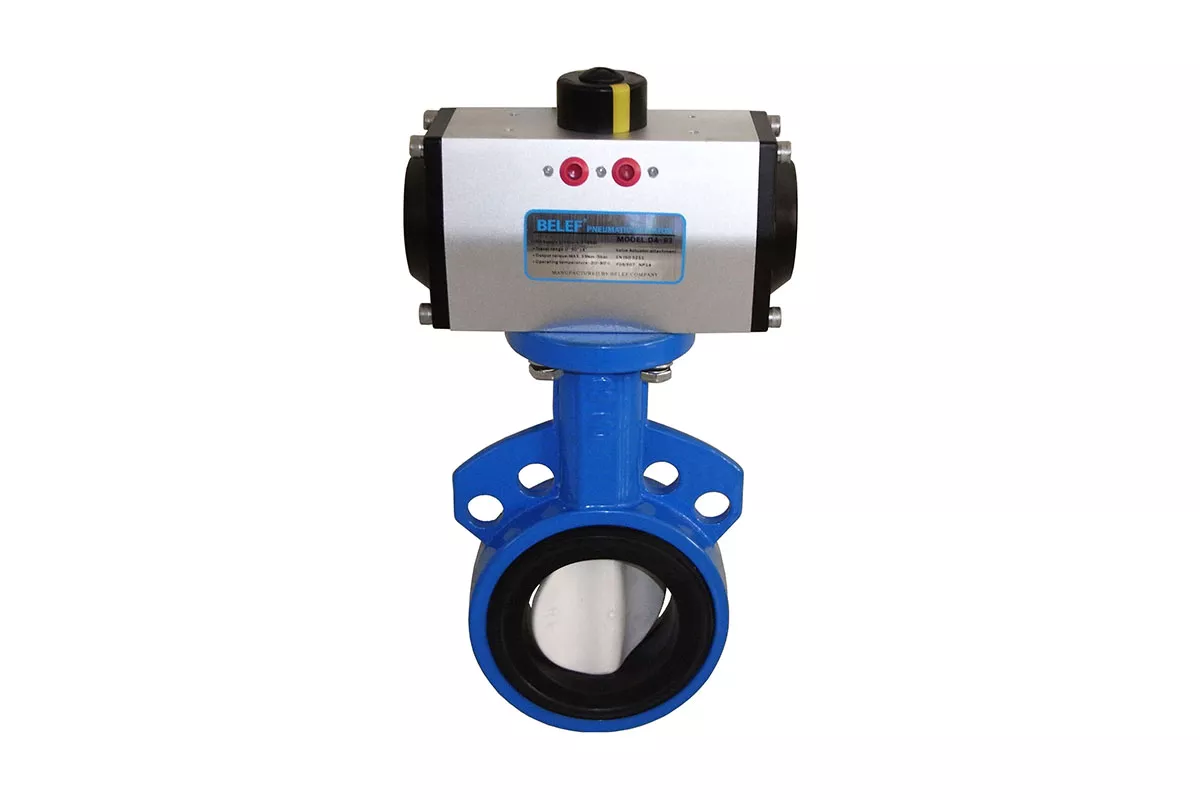

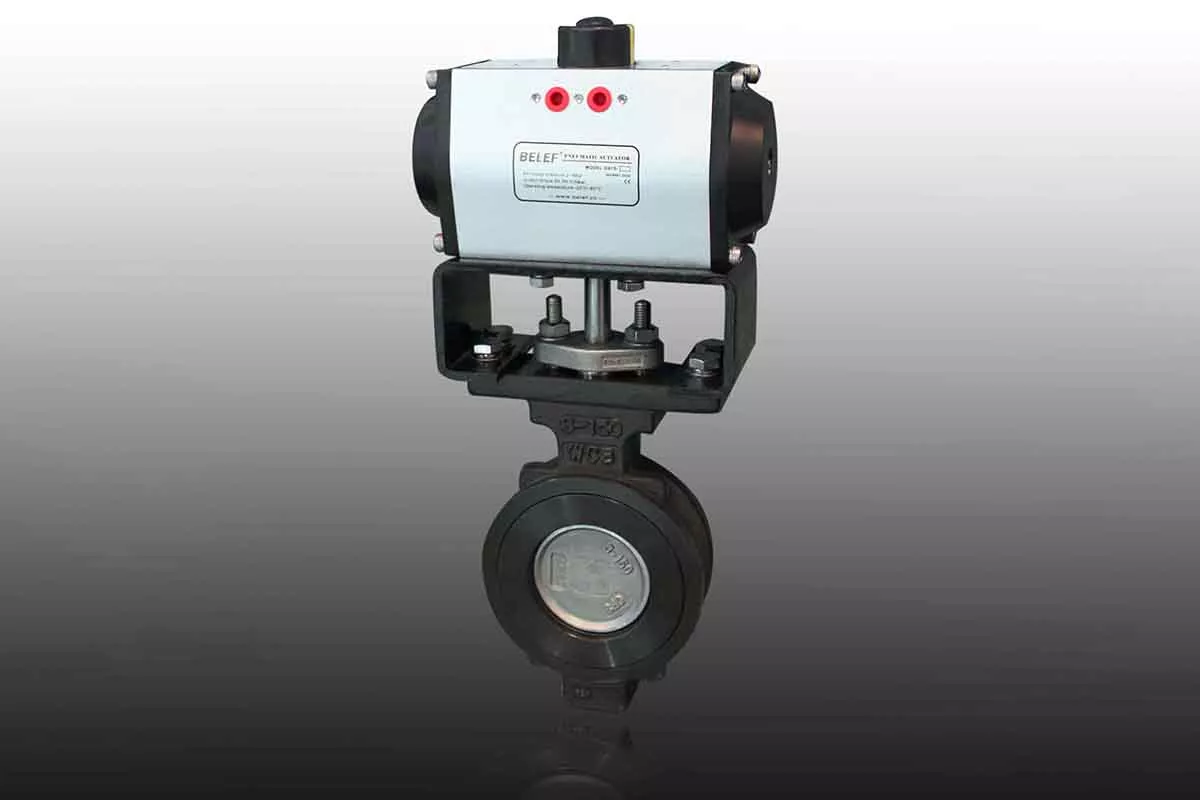

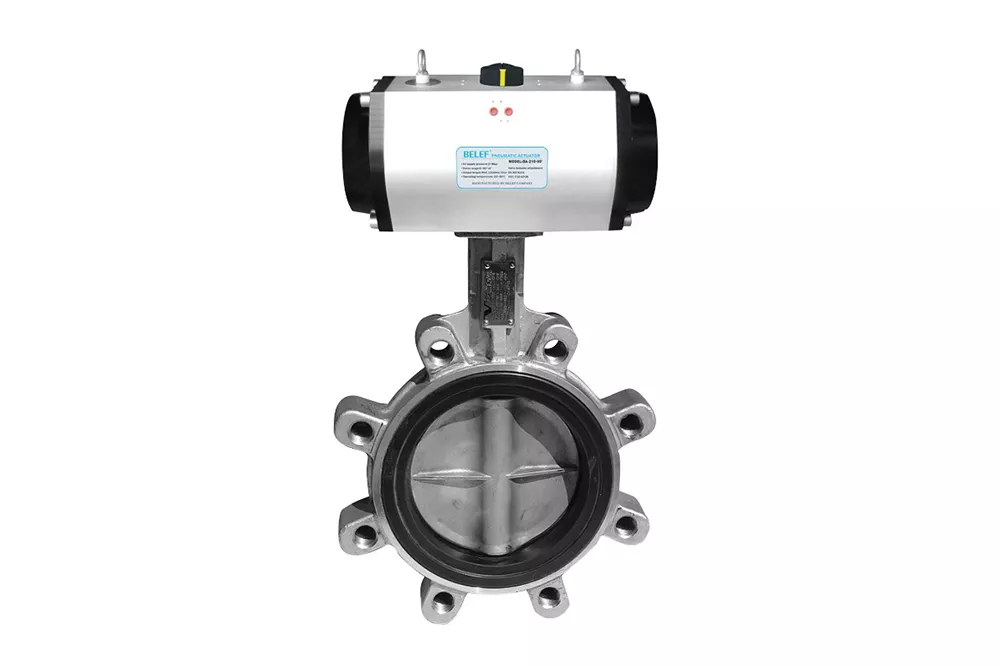

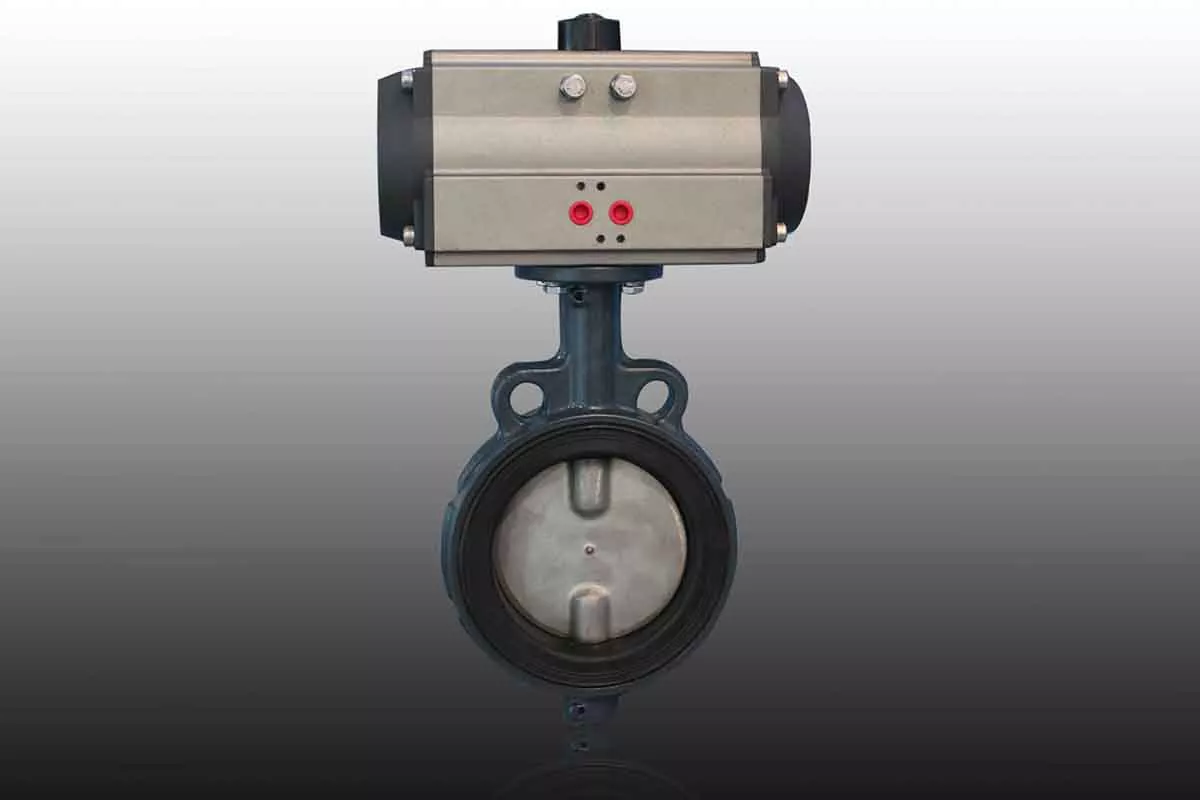

气动蝶阀
气动蝶阀由气动执行器与蝶片阀体组成。执行器采用双活塞齿条-齿轮结构，实现紧凑设计与快速响应；弹簧复位型配置采用模块化预装弹簧盒设计；双作用型与弹簧复位型均配备通用端盖，便于安装维护。弹簧复位型适用于故障安全应用场景（“故障开启”或“故障关闭”模式）；双作用型执行器可实现“故障复位至终点位置”的安全功能，并能与蝶阀轻松集成。气动蝶阀是工业管道系统中轻量化、自动化、通用型的核心控制阀门，以压缩空气为动力源，搭配对夹式阀体结构，通过蝶板90°旋转实现管道介质的截断、开启与流量调节，广泛应用于给排水、化工、暖通、环保、电力、冶金等各行各业的流体输送系统。该阀门兼顾安装便捷性、运行稳定性与密封可靠性，是低压、大中口径管道自动化控制的优选设备，可适配各类自动化管路工况。
请输入文本
蝶阀具备严密封隙性能，在额定压力（1.0 MPa及1.6 MPa）下零泄漏特性；其先进的多层密封设计可避免阀体与工作介质直接接触，确保零泄漏效果。阀体：采用标准对夹式无法兰设计，结构长度短，无需配套法兰固定，直接通过螺栓夹持在管道两片法兰之间，安装拆卸便捷，有效降低管道系统整体重量与安装成本。阀体常用材质为铸铁、铸钢、不锈钢，适配水、气、弱酸弱碱等不同介质工况。阀板：采用流线型曲面结构设计，有效降低流体阻力，减少介质湍流与压力损耗。蝶板经过精密抛光处理，启闭过程摩擦小、运行顺畅，不易卡滞，耐磨抗蚀，使用寿命长久。阀杆：采用一体式精密加工结构，强度高、抗扭曲、密封性好，可准确传递执行器扭矩，带动蝶板同步旋转，杜绝松动、打滑、泄漏等问题，保障阀门长期稳定运行。阀座：分为软密封与硬密封两种结构，适配不同压力、温度工况。软密封采用橡胶、四氟等材质，零泄漏密封；硬密封采用金属硬质密封结构，耐高温、耐高压、耐磨损。
阀体 | 阀瓣 | 阀座 | 阀杆 | |||
名称 | 代码 | 名称 | 代码 | 名称 | 代码 | 名称 |
镀镍球墨铸铁 | Q | CF8 | P | 丁腈橡胶 | X1 | 2Cr13 淬火 |
镀镍球墨铸铁 | Q | CF8 | P | 三元乙丙橡胶 | X3 | SUS304 |
镀镍球墨铸铁 | Q | CF8M | R | 丁腈橡胶 | X5 | SUS316 |
镀镍球墨铸铁 | Q | CF8 | P | 硅橡胶 | X6 | |
镀镍球墨铸铁 | Q | 四氟乙烯 | F46 | 氟橡胶 | X7 | |
镀镍球墨铸铁 | Q | 聚四氟乙烯 | F4 | |||
密封材料 | 温度范围 | 适用介质 | 备注 |
天然橡胶 | -20~85℃ | 酒类、饮料、制药 | |
丁腈橡胶 | -12~85℃ -12~93℃（短时） | 淡水、海水、空气、燃气、化学品、油、酒精等 | |
三元乙丙橡胶 | -40~120℃ -50~145℃（短时） | 水、饮料、乳制品、低压蒸汽等 | 禁用油类和强酸 |
硅橡胶 | -65~180℃ | 水、油、蒸汽等 | |
氟橡胶 | -23~180℃ | 水、油、空气、酸类等 | |
聚四氟乙烯 | -20~85℃ | 酸、碱等腐蚀性介质，饮料、制药 |
